ArcGIS Pro – יכולות מרכזיות, יתרונות עסקיים ושימושים בארגון

/0 תגובות/ב /על ידי

במאמר זה נסקור את היכולות המרכזיות של ArcGIS Pro ונראה כיצד הוא מסייע לארגונים להפוך מידע גיאוגרפי לתובנות אופרטיביות.

בוובינר שקיימנו לאחרונה בסיסטמטיקס הצגנו את ArcGIS Pro – הפלטפורמה המודרנית מבית Esri לניהול, ניתוח ושיתוף מידע גיאוגרפי. אז איך בדיוק ArcGIS Pro הופכת נתונים גולמיים ליתרון תחרותי ותפעולי עבור הארגון שלכם?

להלן ארבעת היתרונות המרכזיים:

1. תמונת מצב מלאה במסך אחד: לראות את המציאות, מבלי לדמיין

קבלת החלטות מדויקת דורשת הבנה של המרחב כפי שהוא באמת. המערכת החדשה מציעה ממשק משתמש אינטואיטיבי וחדשני, המאפשר עבודה חלקה ומסונכרנת בין מפה דו-ממדית (2D) לסצנה תלת-ממדית (3D) באותו חלון. התלת-ממד אינו רק "גימיק" ויזואלי יפה להנהלה, אלא כלי עבודה בלתי נפרד המאפשר למקבלי ההחלטות להבין נפחים, גבהים ותשתיות בסביבה עירונית, מבלי צורך לדמיין או לבצע פעולות מורכבות.

2. ניהול נתונים מתקדם ועריכה חכמה ב-ArcGIS Pro

בעבר, נתונים היו נתקעים על מחשב של עובד בודד. כיום, ArcGIS Pro מאפשרת עבודה היברידית חלקה השוברת את החומות שבין הנתונים המקומיים השמורים בארגון לבין שירותי ענן מתקדמים. המערכת מאפשרת למשוך נתונים מקומיים ויחד איתם לשאוב בלחיצת כפתור או בגרירה (Drag & Drop) שכבות מידע ארציות ועולמיות עצומות מתוך מאגר המידע העולמי של Esri או הפורטל הארגוני. התוצאה? אין יותר נתונים מבודדים, ויש ודאות גבוהה שהצוותים עובדים על מידע אמין, עדכני ומסונכרן.

Geodatabase – תשתית הנתונים החכמה של ArcGIS Pro
פורמט ה-Geodatabase

אך זרימת מידע היא רק חצי מהמשוואה; החצי השני הוא הבטחת איכות המידע. ארגונים רבים מבזבזים משאבים על נתונים שגויים. הפתרון של הפלטפורמה הוא ה-Geodatabase (GDB) – המשמש כ"בית החכם" של הנתונים שלכם. זהו אינו סתם "תיקייה צהובה" במחשב, אלא מנוע מתקדם הדואג שהארגון לא יכניס למערכת נתונים שגויים. ה-GDB מאפשר להגדיר חוקים עסקיים קשיחים, כגון רשימות ערכים סגורות (Domains) (כמו סוג צינור: "בטון" או "פלסטיק"), שמונעות שגיאות כתיב ומאלצות את הסוקר לבחור מתוך רשימה ולא להקליד באופן חופשי. במקביל, הוא מנהל חוקיות מרחבית (Topology) המונעת אוטומטית יצירת חפיפות שגויות או "חורים" ריקים בין חלקות ופוליגונים.

חוויית עריכה רציפה ומוגנת מטעויות על גבי תשתית הנתונים חכמה זו, סביבת העריכה של ArcGIS Pro מציעה חוויה חלקה ואינטואיטיבית. תהליך העריכה זמין ונגיש באופן רציף לכל מי שמחזיק בהרשאות המתאימות, מה שמאפשר לצוותים לבחור כלי ולהתחיל לעבוד. המערכת מייעלת את יצירת הנתונים באמצעות תבניות עריכה הדואגות שכל ישות חדשה (למשל, הוספת תחנת אוטובוס) תקבל מיד את הצבע, המאפיינים והחוקיות הנכונים. יחד עם כלי היצמדות חכמים (Snapping) שמוודאים שהתחנה "תידבק" בדיוק למדרכה במפה ולא תיפול בתוך בניין  אתם יכולים להיות בטוחים שהמידע המיוצר הוא מדויק ואמין לחלוטין.

רוצים להעמיק ביכולות העריכה ולשפר את איכות הנתונים בארגון?
הכנו עבורכם שני וובינרים מקצועיים וממוקדים שיעזרו לכם למקסם את תהליכי העריכה ב-ArcGIS
Pro:

3. ארגז כלים לניתוח מרחבי: מתשובות פשוטות ועד בינה מלאכותית  (GeoAI)

    הכוח האמיתי של פלטפורמת ArcGIS Pro אינו רק בהצגת הנתונים, אלא ביכולת להפוך אותם לתובנות עסקיות ולתשובות אופרטיביות. המערכת מספקת גישה לאלפי כלי ניתוח (Geoprocessing) דרך ממשק חיפוש מהיר ואינטואיטיבי לצד יכולות חקר נתונים מתקדמות באמצעות גרפים אינטראקטיביים ושאילתות מורכבות.

    ניתוחים מתקדמים לפתרון בעיות מורכבות עבור אתגרים תכנוניים מורכבים, המערכת מציעה הרחבות ניתוח (Extensions) ייעודיות ביניהן:

    • ניתוח תלת-ממדי (3D Analyst): מאפשר ניתוחי נראות, קווי ראייה, הצללה ונפחים בסביבה עירונית צפופה – קריטי לגופי תכנון והנדסה.
    • איתור מיקומים אופטימליים (Suitability Modeler): כלים לבחינת חלופות דינמיות ואינטראקטיביות עבור הקמת תשתיות חדשות, פריסת סניפים או מבני ציבור.

    כדי להמחיש את ההבדל בין תכנון נאיבי לתכנון חכם, הצגנו בוובינר תרחיש יומיומי: בחינת נגישות של תלמידי תיכון לתחנות אוטובוס. תכנון פשוט של אזור חיץ (Buffer) הראה בטעות שתחנת אוטובוס מסוימת קרובה מאוד בקו אווירי ונמצאת במרחק של 300 מטרים. אולם, כאשר הפעלנו כלי ניתוח רשת מתקדמים (Network Analyst) הלוקחים בחשבון את רשת הרחובות, המדרכות, וחומות או כבישים מהירים החוסמים את המעבר – גילינו תחנות אוטובוס שלא עומדות במרחק ההליכה המבוקש. החלטות המבוססות על תמונת מצב אמינה שכזו מונעות תכנון שגוי, חוסכות כספים לארגון ומצמצמות משמעותית תלונות מצד הציבור. הדגמה נוספת שערכנו בוובינר היא ניתוח הצפת רחובות בעקבות אירועי גשם, אך זהו רק קצה הקרחון.

    חיסכון בשעות אדם באמצעות אוטומציה

    הבשורה הגדולה ביותר עבור מנהלי מערכות מידע ומנהלי מחלקות היא יכולת האוטומציה. כאשר יש בארגון תהליך ניתוח מרחבי או עדכון נתונים שמתבצע באופן שגרתי, אין צורך לבצע אותם ידנית בכל פעם. ArcGIS Pro מציעה כלי אוטומציה מגוונים:

    • ModelBuilder סביבה ויזואלית (Drag & Drop) המאפשרת לקחת רצף של כלים ופעולות ולחבר אותם ל"מודל" רץ אחד, ללא צורך בידע בתכנות.
    • Tasks בניית תהליכי עבודה מונחים צעד-אחר-צעד עבור סוקרים ומשתמשים חדשים, כדי להבטיח עמידה בתקני הארגון ומניעת טעויות.
    • Python (ArcPy) לאנשי פיתוח, המערכת מאפשרת כתיבת סקריפטים להפיכת תהליכי ניתוח שלמים לאוטומטיים לחלוטין ולשילובם במערכות צד שלישי.

    כשמשלבים אוטומציה עם יכולות הבינה המלאכותית (GeoAI) המאפשרות פענוח אוטומטי של תצלומי וידאו ורחפנים לטובת זיהוי עצמים וניתוחי תנועה,  מתקבלת מכונת מודיעין שחוסכת לארגון מאות שעות אדם יקרות וממזערת טעויות.

    4. השורה התחתונה – שיתוף חכם לכלל הארגון

    פלטפורמת ArcGIS Pro מספקת גמישות מלאה באופן שבו אתם מנגישים את התובנות שלכם. ברמה המסורתית, המערכת כוללת סביבה מתקדמת להפקת תוצרי הדפסה (Layouts) המשלבת מפות, גרפים וטקסט דינמי. מעבר לעיצוב מפה בודדת, הפלטפורמה מאפשרת לייצר ,Map Series יכולת אוטומטית המאפשרת הפקה של כמות גדולה של מפות וייצוא לקבצי PDF בפעם אחת, תוך חיסכון אדיר בזמן.

    הערך האסטרטגי והעסקי המשמעותי ביותר מתבטא בעולם הדיגיטלי. בלחיצת כפתור, המפות והנתונים שלכם משותפים ישירות לפורטל הארגוני או לענן. מרגע זה, חומר הגלם הופך מיד ל-Web Maps  וליישומים ארגוניים מתקדמים: החל מדשבורדים (Dashboards) למנהלים המציגים תמונת מצב אופרטיבית חיה, דרך מערכות תפעוליות מורכבות באמצעות Experience Builder ועד לאפליקציות שטח ייעודיות כמו Field Maps  הכוללות סנכרון נתונים ויכולות עריכה ישירות מהשטח.

    וובינר בנושא יצירת ועיצוב ספרי מפות באמצעות  ArcGIS Pro

    וובינר בנושא סוגי יישומי GISלפורטל

    לסיכום פלטפורמתArcGIS Pro   היא הרבה מעבר לעדכון תוכנה – זוהי תפיסת עבודה חדשה המייעלת תהליכים, מונעת טעויות אנוש ומחברת את הארגון כולו למציאות בשטח.

    רוצים להבין כיצד ArcGIS Pro יכולה להשתלב בארגון שלכם?
    צוות מומחי ה GIS של סיסטמטיקס ישמח לייעץ ולהדגים כיצד ניתן להתאים את הפתרון לצרכים הארגוניים שלכם.
    השאירו פרטים ונחזור אליכם.

    Power Analyzer (Keysight): כך תזהו נפילות מתח והתחממות עוד לפני ייצור ה-PCB

    /0 תגובות/ב /על ידי

    כאן נכנס לתמונה Power Analyzer של Keysight -כלי סימולציה מתקדם שמאפשר לכם לראות מראש איך רשת ההספק שלכם באמת תתנהג, לזהות נקודות כשל פוטנציאליות ולבצע אופטימיזציה עוד לפני שהלוח יוצא לייצור.

    Power Analyzer by Keysight   הוא כלי מתקדם לניתוח רשת אספקת ההספק

     (Power Distribution Network) במעגלים מודפסים (PCB) המיועד למהנדסי אלקטרוניקה העוסקים בתכנון מערכות הספק, מעגלים אנלוגיים ומערכות רגישות ליציבות מתח.

    הכלי מאפשר להבין בצורה מדויקת כיצד הזרם והמתח מתפלגים על פני שכבות ההזנה (Planes) דרך Vias ו- Traces באמצעות סימולציה פיזיקלית מתקדמת. הסימולציה מתחשבת בפרמטרים קריטיים כגון התנגדות, זרמים גבוהים, נפילות מתח (IR Drop) והשפעות תרמיות   (Thermal  Effects)  ומספקת תמונת מצב ריאלית של ביצועי מערכת ההספק כבר בשלב התכנון, לפני ייצור בפועל.

    הערך המרכזי של הכלי הוא בזיהוי מוקדם של בעיות קריטיות: צווארי בקבוק בזרם, אזורים עם נפילות מתח חריגות ונקודות חמות שעלולות להוביל לכשל תפקודי. על בסיס התובנות הללו ניתן לבצע אופטימיזציה של תכנון ה- PCB החל מרוחבי מוליכים, דרך מיקום קבלים, ועד תכנון שכבות והולכת זרם יעילה.

    מעבר לשיפור האמינות והביצועים, השימוש ב- Power Analyzer מצמצם משמעותית את הצורך באיטרציות פיזיות, מפחית סיכונים ל- Respins יקרים ומקצר את זמן ההגעה לשוק.

    אז איך ה-PDN Analyzer נראה ב-Altium Designer?

    נתחיל מלהכנס ל- Tools>>PI Analyzer By Keysight

    לאחר מכן ייפתח לנו חלון לביצוע הסימולציה וההגדרות שלה:

    נלחץ על Manage Nets ונבחר את אחד האותות שנרצה לבדוק מתוך הרשימה (האותות שמופיעים שם הם אותות שהוגדרו Power Ports במידה ורוצים לבצע סימולציה על סיגנל אחר נבחר אותו דרך ה- Custom Nets)

    לעיתים חלק מהסיגנל הראשי עובר דרך Passive Components שמחוברים אליו בטור ומשנים את השם של הנט בצד השני (כמו פיוזים או נגדים או ג'מפרים) ונרצה להכניס אותם כחלק מהסיגנל הראשי, נוכל לבצע זאת ע"י Extend Nets :

    בנוסף נוכל להגדיר להם את הערכים הבאים: Voltage drop, Resistance , Maximum current .

    עכשיו נגדיר את ה- Source שממנו מגיע ה -Power Net שלנו (דרך Connector למשל) לשם כך נלחץ על ‘+’ שנמצא מתחת ל-Source :

    במקרה הזה (או אפילו במרבית המקרים) מקור המתח שלנו הוא מחבר ולכן נסמן את J1 ( שימו לב- תחת הטור של Design Item Id יש את שם הרכיב בספריה וכאשר נלחץ עליו הוא יפנה אותנו לכיב בסכמה כדי שנוכל להיות בטוחים שאנחנו בוחרים ברכיב הנכון).

    השלב האחרון הוא להוסיף את העומסים של המעגל וגם את זה נעשה ע"י לחיצה על ה-‘+’ שליד ה – Loads:

    נמשיך ונבנה לנו עץ שלם של כל העומסים והמקורות שלנו במעגל (כמובן שנגדיר לכל אחד את הנתונים המתאימים כדי לקבל סימולציה איכותית)  שיראה ככה:

    או בעוד תצורה יותר ויזואלית:

    לאחר שסיימנו להגדיר הכל נבצע את האנליזה על Signal  אחד או על כל ה-Signals יחד,

    כאשר נלחץ Analyze יופיע לנו Power Analyzer Panel מעודכן עם התוצאות של האנליזה וזה יראה כמו בתמונה הבאה:

    כשאר ניתן לראות את התוצאות בצורה ויזואלית ישירות על ה-PCB כאשר לוחצים על Show in PCB.

    על מנת להמשיך ולהתעדכן מומלץ לקרוא מאמרים נוספים בבלוג שלנו, לעקוב אחרינו בלינקדין, בנוסף לדף הוובינרים שלנו ביוטיוב שמתעדכן באופן שוטף.

    תודה שקראתם ונתראה בבלוג הבא,

    אביעד סרור

    מה חדש בגרסת R2026a – חידושים וכלים חכמים

    /0 תגובות/ב /על ידי

    הגרסה מביאה שורה של חידושים שמטרתם להפוך את סביבת הפיתוח לחכמה, אוטומטית ומחוברת יותר: שילוב עמוק יותר של AI שיפור תהליכי בדיקות, עבודה נוחה יותר עם Python שיתוף תוצרים ברשת, וכלים חדשים לאריזת מודלים, קוד ובדיקות.

    ריכזנו עבורכם את החידושים המרכזיים בגרסה החדשה ואת הסיבות המרכזיות שבגללן השדרוג ל-R2026a הוא בגדר חובה:

    AI הופך לחלק אינטגרלי מסביבת הפיתוח

    אחד הכיוונים הבולטים ב R2026a הוא שילוב עמוק יותר של יכולות AI בתוך תהליכי העבודה ההנדסיים.
    בזכות תמיכה מלאה בתקן MCP (Model Context Protocol), סוכני AI מובילים כמו Claude Gemini ו-GitHub Copilot  יכולים להתממש לסביבת MATLAB ולהבין את מערכות הבקרה או עיבוד האותות שלכם.
    בנוסף, MathWorks משיקה מוצרים חדשים ומהפכניים שמרחיבים את השימוש ב- AI גם לעולמות המידול והבדיקות.

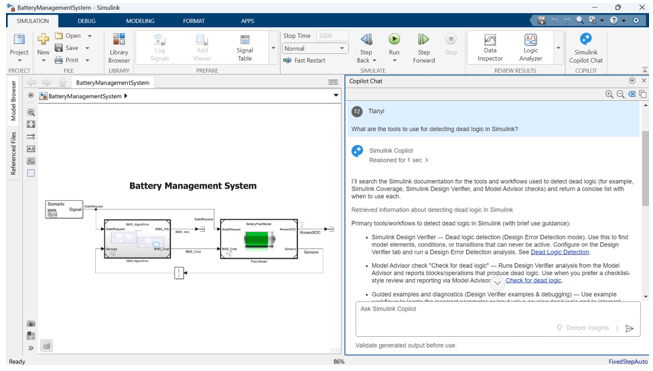

    • Simulink Copilot  עוזר AI ייעודי ל- Simulink שיעזור לכם להסביר, לנטרל באגים ולשפר מודלים באופן אוטומטי.
    • Polyspace Copilot  כלי חכם המאפשר הבנה מהירה ותיקון של שגיאות קוד.

    אינטגרציה משופרת עם Python ושיתוף תוצרים ברשת

    • External Languages Panel: כמה פעמים הסתבכתם עם הגדרות סביבת  Python ? מעכשיו תוכלו ליצור, לנהל, ולהתקין ספריות Python ישירות מתוך הממשק הוויזואלי של MATLAB, כולל המרה אוטומטית של מערכי מחרוזות מ- MATLAB לרשימות Python או NumPy.

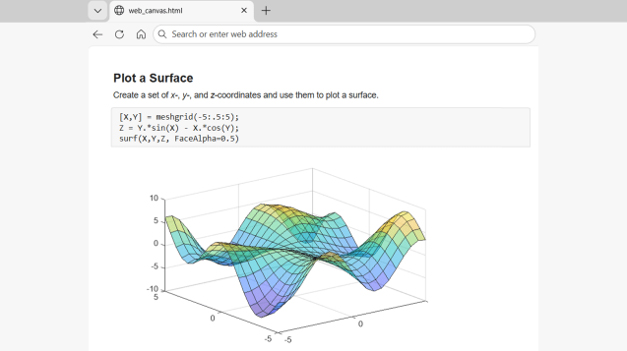

    • Web Canvas: רוצים לשתף תוצאות ויזואליות עם קולגות או מנהלים שאין להם רישיון? מעכשיו תוכלו לייצר דפי אינטרנט עם גרפים אינטראקטיביים שמאפשרים לבצע זום, סיבוב ו-Pan  ישירות בדפדפן, ללא כל צורך בהתקנת  MATLAB.

    אריזת מודלים, קידוד ובדיקות אוטומטיות ללא פשרות

    קוד לא נבדק הוא חוב טכני. בגרסה זו, הכלים שלכם הופכים לחכמים ויעילים יותר:

    • MATLAB Test: שדרוג משמעותי המאפשר ליצור טסטים – כולל Equivalence Tests – ישירות מחלון היסטוריית הפקודות או בעזרת ה-AI עם ה-MATLAB Copilot. בנוסף, חסכו זמן יקר על ידי הרצת הבדיקות הרלוונטיות רק לקובץ הנוכחי שעליו אתם עובדים.
    • Simulink FMU Builder: מוצר חדש המאפשר לכם לארוז מודלים של Simulink וקוד C/C++  ליחידות FMU תקניות ועצמאיות לחלוטין, ללא פתרונות מסורבלים מצד שלישי.
    • Polyspace as You Code: זיהוי חריגות מתקני קידוד וחולשות תוכנה בזמן אמת, ישירות מתוך סביבת הפיתוח (IDE) שלכם.
    • Simulink Data Dictionaries: יכולת חדשה להשוואה ומיזוג של מילוני נתונים במודלים שלכם, כדי לזהות הבדלים בקלות ולמזג את השינויים הרצויים לקובץ יעד חדש.

    הרחבת האופקים למערכות ותקשורת

    הגרסה החדשה מביאה עמה הרחבות משמעותיות בתחומי תקשורת וחומרה:

    • Wireless Network Toolbox: מוצר חדש למידול, סימולציה, ניתוח וויזואליזציה של רשתות תקשורת אלחוטיות.

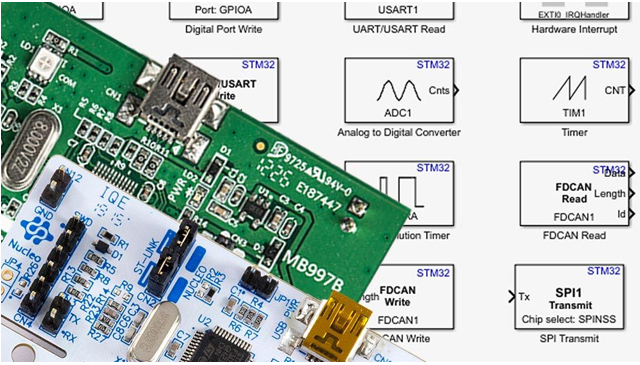

    • תמיכה בחומרת קצה: כלים חדשים לעיצוב, סימולציה ופריסה של אפליקציות על גבי Raspberry Pi  ומיקרו-בקרים מסדרת STM32 .
    • חידושים נוספים כוללים תצוגת מבנים בתלת-ממד בMapping Toolbox- ואפליקציות חדשות לעיצוב וניתוח פילטרים בSignal Processing- Toolbox

    לסיכום: R2026a משקפת את הכיוון שאליו הולכת סביבת הפיתוח ההנדסית

    גרסת R2026a  אינה רק עדכון גרסה שגרתי. היא משקפת מגמה ברורה בעולם ההנדסה: מעבר לסביבות פיתוח חכמות, אוטומטיות ומבוססות AI, שבהן כלי הפיתוח עצמם מסייעים למהנדסים לעבוד מהר, מדויק ויעיל יותר.

    לצוותים המשתמשים ב MATLAB ו Simulink הגרסה החדשה מביאה שיפורים משמעותיים כמעט בכל שלב בתהליך הפיתוח – משלב התכנון והמודל, דרך הבדיקות, ועד לאינטגרציה עם מערכות חיצוניות.

    מוכנים לעשות את קפיצת המדרגה?

    גרסת R2026a לא נועדה רק לפתור באגים מהעבר – היא כאן כדי לגרום לכם לחשוב מחדש על האופן שבו אתם פותרים בעיות הנדסיות ומשלבים אוטומציה ו-AI ביומיום שלכם.
    אל תתנו לטכנולוגיה לעקוף אתכם.

    צוות מומחי MATLAB ו Simulink בסיסטמטיקס ישמח ללוות אתכם, לענות על שאלות ולסייע בתכנון השדרוג.

    לקביעת שיחת ייעוץ עם המומחים שלנו.

    לינקים שימושיים:

    מהפכת ה-AI של SOLIDWORKS הכירו את הסוכן החדש שלכם

    /2 תגובות/ב /על ידי

    הכירו את הסוכנים הווירטואליים (Virtual Agents)

    במרכז החזון של 3DEXPERIENCE World 2026 עומדים שלושה "אייג'נטים" אינטליגנטיים המבוססים על מדע וחוקי הפיזיקה:

    • Aura (אורה) – מנצחת על הידע: אורה מחברת בין דרישות הפרויקט, ניהול השינויים וההקשר העסקי, ודואגת שכל המידע יהיה מסונכרן גם בפרויקטים המורכבים ביותר.
    • Leo (ליאו) – המומחה להנדסה: המהנדס הבכיר שיושב לצדכם. ליאו מבין את חוקי הפיזיקה, מסייע בפתרון אתגרים הנדסיים בלייב– מתכנון מכני ועד סימולציות מתקדמות לייצור.
    • Marie (מארי) – המומחית למדע: מארי מתמקדת בדיוק המדעי של החומרים, הכימיה והרגולציה. היא מאפשרת לחקור היפותזות מדעיות לעומק עוד לפני שבונים אב-טיפוס פיזי אחד.

    שלושת ערוצי החדשנות: מהסקיצה ועד להרכבה

    הפיתוח שלנו מבוסס על שלושה עמודי תווך שנועדו להחזיר לכם את המשאב היקר ביותר – הזמן:

    • Automate (אוטומציה):
      המטרה היא חיסכון בלחיצות ומניעת עבודה חוזרת. זה מתחיל ב-Repair Sketch Relations (גרסת 2025) שמתקן קשרים בסקיצה באופן אוטומטי, וממשיך ב-Selection Accelerators שמזהים תכונות דומות במודל בלחיצה אחת. אפילו פישוט מודלים לשיתוף עם ספקים הופך לאוטומטי עם ה-Silhouette Part Defeature, השומר על קישוריות מלאה למקור.
    • Assist (סיוע):
      כאן ה-AI הופך לטייס משנה (Co-pilot). ה-Command Predictor חוזה את הפקודה הבאה שלכם לפי ההקשר, בעוד שה-Auto Fastener Recognition מבין את מבנה ההרכבה ומיישם קשיחים ומייטים באופן עצמאי. אם משהו נשבר, ה-What’s Wrong Analysis משמש כבודק איכות לוגי שמסביר בדיוק מה הבעיה ואיך לתקן אותה.
    • Co-Create (יצירה משותפת):
      ה-AI הופך לשותף פעיל בעיצוב. בגרסת 2026, ה-Auto Generate Drawings ייצר עבורכם שרטוטים מפורטים (מבטים, מידות וטולרנסים) באופן אוטומטי. בנוסף, ה-Assembly Structure Generator יאפשר לכם לייצר היררכיית הרכבה מלאה וחלקי Placeholder מתוך פקודה טקסטואלית פשוטה (Prompt).

    לדבר עם המודל: התובנות שמעבר לקווים

    השילוב בין הכלים הללו מאפשר לכם, לראשונה, "לשוחח" עם המודל. באמצעות ה-Model Insights, ניתן לשאול שאלות טקסטואליות ולקבל "מפת חום" שמזהה צווארי בקבוק, עומסים או סיבוכיות יתר. המערכת מנתחת את ה-Assembly Performance ומציעה פתרונות לשיפור מהירות העבודה, כדי שתוכלו להתמקד ביצירתיות ולא בביצועים טכניים.

    החידושים הללו, הזמינים ללקוחות בעלי Cloud Services, הם הדרך שלנו להעניק לכם "כוחות על" להנדס את העתיד.

    הכנו לכם סרטונים קצרים בעברית על כל יכולות ה- AI החדשות, לחצו לצפיה:

    לא רק XY: איך Z-Axis Clearance משפר אמינות PCB

    /0 תגובות/ב /על ידי

    ה- Z-Axis Clearance הוא כלל תכנון קריטי שמגדיר את המרווח האנכי בין מוליכים (Nets) בשכבות שונות. למרות שלעיתים מתעלמים מפרמטר זה, יש לו השפעה ישירה על הביצועים, האמינות והעמידה בתקני ייצור.

    חריגה במרווח הזה עלולה להוביל לבעיות מהותיות: החל מפריצות מתח (Arcing) ואי־עמידה בתקן IPC, דרך יצירת צימוד ורעשים בתדרים גבוהים שפוגעים ב Signal Integrity- ועד התעלמות ממגבלות וסבילות חומרי הבידוד בתהליך הייצור.

    במילים אחרות, תכנון נכון של Z-Axis Clearance הוא ההבדל בין לוח "שעובד" לבין לוח אמין, יציב ושקט אלקטרומגנטית.

    כיצד נגדיר ונאכוף את כללה-Z-Axis Clearance בפועל ? נפתח את הפרויקט הרצוי ואת ה-PCBDoc שלו ונלחץ על ל– Design>>Rules

    לאחר מכן נלך ללשונית Electrical >> Z-Axis Clearance כמו בתמונה הבאה:

    נבחר את ה-Nets הרצויים שנרצה שבהם ה-Rule (אפשר להגדיר גם דרך ה-Query כדי לבחור יותר סיגנלים) ולבסוף נבחר את המרחק הרצוי תחת ה Z-Axis Clearance כמובן לאחר שלקחנו בחשבון עובי השכבות שמוגדרות ב-Stackup (Signal, Prepreg, Core Etc.).

    בנוסף ניתן להגדיר את ה-Rule גם דרך הסכמה באמצעות ה-Parameter Set:

    לאחר ביצוע של DRC  על ה-Board ה- Rule Violation יראה כך:

    תודה שקראתם ונתראה בבלוג הבא,

    אביעד סרור

    גיבויים למערכת SOLIDWORKS PDM

    /0 תגובות/ב /על ידי

    גיבוי של ארכיון הקבצים  – PDM Archive )תיקיות קבצים ( – גיבוי יומי

    על מנת למצוא את מיקום קבצי הארכיון, יש להיכנס לאפליקציית Archive Server Configuration בשרת הקיים, ובה לבחור את הכספת הרצויה מתוך רשימת הכספות הקיימות (ייתכן שתהיה רק כספת אחת על השרת).

    יש ללחוץ עם הלחצן הימני של העכבר על שם הכספת ולבחרו באופציה  Relocate:

    החלונית שתפתח תציג את מיקום קצי האריכון.

    ייתכן שהארכיון מחולק למספר כוננים ובמקרה זה ה – Size של כל נתיב יהיה חלק מ- 100% ויש להעתיק את כל התיקיות מכל הנתיבים. במקרה שהקבצים נמצאים בכונן אחד בלבד, ניתן להעתיק את נתיב הכונן מה – Path

    יש לפתוח את נתיב התיקייה ולוודא שכל התקיות הממוספרות מ – 0 ועד F קיימות בה:

    במידה והכל קיים יש להעתיק את כל התיקייה (במקרה זהDS_PDM)  לשרת החדש.

    גיבוי של הגדרות הכספת  – Archive Server Settings גיבוי יומי

    יש להיכנס לאפליקציית Archive Server Configuration בשרת הקיים,

    ובה לבחור באופציה Backup Settings :

    בחלונית שתיפתח יש לבחור :

    1. את הכספת שרוצים לגבות מרשימת הכספות
    2. את המיקום בשרת בו ישמר קובץ הגיבוי
    3. להוריד את הסיסמא מהגיבוי
    4. ללחוץ על Launch Backup על מנת ליצור את הגיבוי

    מתקבל קובץ Backup.dat בתיקיה שהוגדרה ב – Backup Location אותו צריך להעביר לשרת החדש :

    גיבוי Database SQL – גיבוי יומי

    יש להכנס לאפליקציית Microsoft SQ Server Management Studio בשרת .

    באפליקצייה עצמה יש להכנס ל – ServerName של ה – PDM

    יש לגבות שני דאטאבייסים:

    1. ConisioMasterD

    יש לוודא שהגיבוי הוא מסוג Full ולראות לאיזו תיקייה הגיבוי מתבצע :

    במידה ומשנים את מיקום הגיבוי יש לוודא שהסיומת של הקובץ היא bak.

    בתיקייה שנבחרה ישמר קובץ bak. אותו יש להעתיק לשרת החדש :

    יש לגבות את הדאטאבייס של הכספת. לדוגמא עבור דאטאבייס SWPDM :

    יש לוודא שהגיבוי הוא מסוג Full ולראות לאיזו תיקייה הגיבוי מתבצע :

    בתיקייה שנבחרה ישמר קובץ bak. אותו יש להעתיק לשרת החדש :

    מתקבל קובץ bak. בתיקיה שהוגדרה ב- Destination.

    קבצי הגיבוי שמתקבלים :

    1. קבצי הארכיון (תיקית על המכילה תיקיות ממוספרות 0-F)
    2. קובץ dat. עבור גיבוי הגדרות הכספת
    3. קובץ bak. עבור גיבוי דאטאבייס ראשי ConisioMasterDb.bak
    4. קובץ bak. עבור גיבוי דאטאבייס ראשי SWPDM.bak
      ***במידה ויש כספות נוספות יש לבצע גיבוי עבור כל אחת בנפרד***

    הסבר מפורט לכל הגיבויים המומלצים (חד פעמיים ותדירים) נמצא ב- Installation guide, בפרק Backing Up and Restoring File Vaults
    ניתן למצוא את המדריך באינטרנט, חיפוש – solidworks pdm installation guide

    צריכים עזרה? ניתן לפתוח קריאת שירות כאן

    גם במלחמה: הדפסת תלת-ממד מציבה סטנדרט חדש

    /0 תגובות/ב /על ידי

    בתמונה מעל: מסוק בלתי מאוייש של חברת סטדיקופטר, צילום באדיבות: סטדיקופטר

    המלחמה המתמשכת בכל הגזרות מעצימה את האתגרים הקיימים של התעשייה הביטחונית בישראל.  לצד שרשראות אספקה לא-יציבות, זמני תגובה קצרים ומחסור בכוח אדם מיומן, נוצר במקביל ביקוש קריטי ומיידי לפתרונות זמינים לשימוש מיידי. הגופים התעשייתים בארץ נדרשים לספק פתרונות חדשים במהירות, בגמישות ולעיתים גם בכמויות גדולות.

    כדי לעמוד בהצלחה באתגרי המלחמה, יותר ויותר ארגונים בתעשייה הישראלית הטמיעו כלים חדשים של הדפסה בתלת-ממד. "מאז פרוץ המלחמה ב-7 באוקטובר ראינו ביקוש הולך וגובר לפתרונות הדפסת תלת-ממד, הן בקרב חברות אזרחיות והן בקרב גופים ביטחוניים", מספר ניר גלזר, מנהל תחום ייצור והדפסת תלת-ממד בחברת Systematics.

    סיפורה של חברת Steadicopter ממחיש את היתרונות של הדפסת תלת-ממד בהשוואה לפתרונות תעשייתיים מסורתיים. החברה שמפתחת מסוקים בלתי-מאוישים למשימות צבאיות, פנתה לסיסטמטיקס על מנת להטמיע פתרונות הדפסה בתלת-ממד. כך מספר גלזר, "סייענו ל-Steadicopter לקחת יותר מ-100 חלקים קיימים במסוק הבלתי-מאויש, אשר בעבר היו עשויים מאלומיניום ומיוצרים בצורה מסורתית, ולהעביר אותם לייצור בהדפסת תלת-ממד. החלקים המודפסים במסוק של Steadicopter תוכננו כדי לעמוד בדרישות המחמירות ביותר של הלקוח, והודפסו במדפסת תלת־ממד מבית  Markforgedכאשר צריך להבין שמדובר בין היתר גם בחלקים מבניים של המסוק שצברו כבר מאות שעות טיסה".

    כיום, מוערך ש-80% מחלקי המסוק הם חלקים מודפסים, שזה שיעור גבוה מאוד ומראה עד כמה הם סומכים ונשענים על פתרונות ההדפסה התלת-ממדית במוצר שלהם. בעקבות כך, הם הפחיתו משמעותית את המשקל של המסוק, חסכו בצורה דרמטית בעלויות הייצור וקיצרו בחודשים את לוח הזמנים של הפיתוח, מה שאפשר להם להקדים את תאריך היציאה לניסויים בשטח".

    תמיכה בלוחמים ובפצועים

    בשנתיים האחרונות חלה עלייה דרמטית בקצב האימוץ של טכנולוגיית הדפסת תלת-ממד גם בצבא  ובהתאם לכך גם עלייה בעבודה המשותפת של סיסטמטיקס עם צה"ל. "לאורך המלחמה עבדנו עם מגוון רחב של יחידות בתוך צה"ל בכל החילות השונים, מיחידות השדה ועד ליחידות הטכנולוגיות: עבדנו עם גבעתי, צנחנים, גולני וחיל השריון וליווינו גם פרויקטים מבצעיים ומסווגים של היחידות המיוחדות" מספר גלזר.

    פתרונות רפואיים מותאמים

    מאז מתקפת הפתע ב-7 באוקטובר ועד היום, בחברת סיסטמטיקס מקפידים לתמוך גם במאמצי השיקום של פצועי המלחמה. "בתי החולים נדרשים לספק מענה לכמות עצומה של פצועים שזקוקים לפתרונות מותאמים אישית. גם כאן, פתרונות ההדפסה שלנו יכולים לסייע לחסוך בעלויות, לקצר את לוחות הזמנים ולשפר את איכות המענה שמקבל כל פצוע. אנחנו מספקים לא מעט פתרונות לניתוחים ולסדים רפואיים. לפני מספר חודשים, למשל, התבקשנו לסייע לחייל פצוע שרצה לצאת לחופשה באתר סקי. לשם כך הוא היה זקוק לסד תומך שמותאם בדיוק לצורת היד שלו. הרופא תכנן את הסד ואנחנו דאגנו לייצור אותו מהיום למחר כדי לאפשר למטופל להספיק לעלות לטיסה שלו".

    דוגמא נוספת מהמלחמה בעזה, בצה"ל חיפשו פתרון ייעודי שיסייע לפרמדיקים לשאת בשטח תרופות נרקוטיות כמו מורפיום וקטמין שנשמרות בתוך אמפולות זכוכית עדינות, מבלי שיישברו או ילכו לאיבוד, תוך שמירה על זמינות מיידית לשליפה מהירה בתנאי שטח מורכבים. סיסטמטיקס נרתמה למאמץ המלחמתי וסיפקו פתרון מקיף, החל מרמת התכנון ועד להדפסה בכמויות גדולות עבור כל רחבי הצבא, באמצעות ייצור סדרתי במדפסת Fuse בטכנולוגיית SLS מבית Formlabs.

    בתמונה: חלקי רחפן שהודפסו במדפסות Formlabs צילום: Formlabs

    חשיבות התכנון המקדים

    הטמעה מוצלחת ויעילה של הדפסת תלת-ממד, מדגיש ניר גלזר, תלויה במידה רבה בתהליכי התכנון המקדים. "כדי לוודא שהחלקים המודפסים יעמדו בדרישות הספציפיות של הלקוח, צריך לבצע מראש תכנון ייעודי להדפסה בתלת-ממד (DFAM). בלי יכולות התכנון הרלוונטיות, בלתי אפשרי להוציא את המקסימום מהטכנולוגיה: גם עם המדפסת הטובה ביותר בעולם, רוב האנשים מנצלים רק 10-15% מהפוטנציאל. זאת בדיוק ההתמחות שלנו בחברת סיסטמטיקס: יש לנו את הידע, הניסיון והכלים המקצועיים בעולמות ה-CAD שמאפשרים לנו ללוות את הלקוח משלב הרעיון הראשוני והייעוץ המקדים, דרך תהליכי התכנון ועד להדפסה עצמה ולתמיכה הטכנית. אנחנו בעצם עוזרים ללקוחות שלנו להתאים את החשיבה שלהם להדפסה בתלת-ממד, שינוי לא פשוט עבור הרבה מהנדסים, ומסייעים להם לבחור את החומרים, הטכנולוגיות והמדפסות המתאימות ביותר עבור האפליקציות שלהם".

    "מענה הוליסטי ושלם"

    אין ספק שפתרונות הדפסת תלת-ממד הולכים לשחק תפקיד יותר ויותר משמעותי בתעשייה הישראלית ובתעשייה הביטחונית בפרט: הם מספקים פתרון ייצור מקומי כמענה לשיבושים וחרמות בינלאומיים, מגבירים את מהירות התגובה לצרכים המשתנים בזמן אמת, מאפשרים להתאים את תהליכי הייצור למחסור בכוח אדם ומסייעים להשיג חוזק גבוה לצד משקל נמוך, בין היתר עבור רחפנים וכלי טיס בלתי מאוישים.

    "כאמור, יכולות התכנון המקדים הן תנאי הכרחי להצלחתה של מהפכת התלת-ממד", מסכם גלזר. "המעטפת ההוליסטית שלנו בסיסטמטיקס כוללת תכנון מהיר בתוכנות SOLIDWORKS ו- CATIA, ביצוע סימולציות, ייצור אב טיפוס, הדפסה של החלק הסופי, קבלת פידבק ממשתמשי הקצה בשטח ובמידת הצורך גם תיקונים והתאמות. מהבחינה הזאת, סיסטמטיקס היא החברה היחידה שיודעת לספק את המענה השלם לכל השלבים השונים בתהליך".

    חברת סיסטמטיקס, שמשרדיה ממוקמים ברמת החייל, מעסיקה כיום כ-180 עובדים, מרביתם מהנדסים. הייעוץ והליווי בתחום הדפסת התלת-ממד הוא רק נדבך אחד מפעילותה הכוללת של החברה, שמספקת גם פתרונות תיב"ם תלת-ממדי, ניהול מחזור חיי המוצר (PLM), סימולציות, פיתוח מערכות משובצות מחשב (MATLAB), פיתוח מונחה מודל (Model Based Design) ומערכות לניהול מידע גיאוגרפי ומיפוי (GIS).

    >>> לחצו לכתבה המלאה בדה-מרקר
