מ-2D ל-3D: יכולות תלת-ממד באמצעות ArcGIS Experience Builder

כיום, באמצעות ArcGIS Experience Builder ו-Scene Viewer, ניתן לבנות אפליקציות מתקדמות המשלבות נתוני 2D ו-3D, כלי מדידה, ניתוח בזמן אמת ושכבות מידע מגוונות – והכל בממשק עיצובי גמיש ללא צורך בכתיבת שורת קוד אחת.

בוובינר המקצועי שקיימנו בנושא, צללנו לתוך היכולות של עבודה בתלת-ממד ב-Experience Builder, והדגמנו כיצד ניתן ליישם אותן בתהליכי העבודה בארגון.

איך מתחילים? יצירת סנכרון בין 2D ל-3D

אחת היכולות החזקות ביותר ב-Experience Builder היא היכולת לשלב במפה אחת או בשני חלונות מקבילים מפה דו-ממדית וסצנה תלת-ממדית המסונכרנות ביניהן באופן מלא.

ניתן ליצר אפליקציה ראשונית מתוך תבנית (Template) מוכנה.

בוידג'ט המפה, אפשר לשלב יותר ממפה אחת, ובמקרה שלנו אפשר לשלב גם מפה+סצינה תלת מימדית. המפות מקושרות ומסונכרנות ביניהן בצורה אוטומטית. המשתמש יכול לחקור את השטח במפה הדו-ממדית ובמקביל לראות את המבנה הטופוגרפי התלת-ממדי, כאשר תנועה או זום באחת המפות מעדכנים מיידית את התצוגה במפה השנייה.

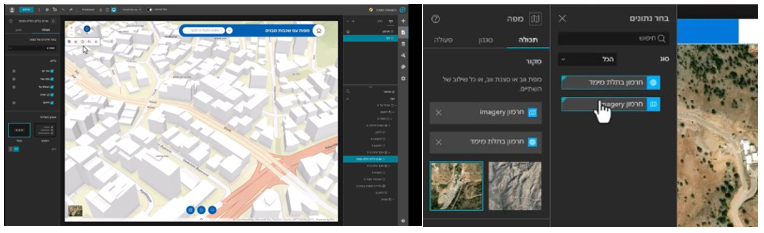

החלפת קרקע בנתונים ארגוניים ברזולוציה גבוהה

ברירת המחדל העולמית של הסצנה מבוססת על מודל גבהים עולמי (Terrain 3D). עם זאת, לצרכים הנדסיים או תכנוניים מדויקים, ניתן להחליף את שכבת הקרקע והרקע במודלים מפורטים שצולמו ע"י הארגון:

• מודלי DSM/DTM: מודלי גובה דיגיטליים שנוצרו מרחפנים או צילומי אוויר.
• אורטופוטו: לשילוב צילומי אוויר עדכניים ברזולוציה גבוהה במקום מפת הבסיס העולמית.
• קובץ ראסטר: להוסיף שכבה ראסטרית מחושבת שמציגה תופעה גאוגרפית

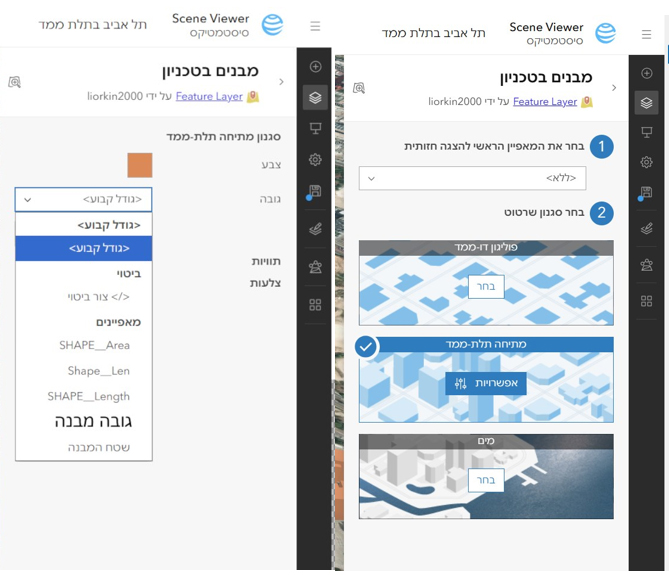

מתיחה (Extrusion): הפיכת שכבות דו-ממדיות לתלת-ממד בלחיצת כפתור

מה עושים כאשר אין בידיכם מודלים תלת-ממדיים מורכבים (כמו קבצי 3Mesh BIM)?

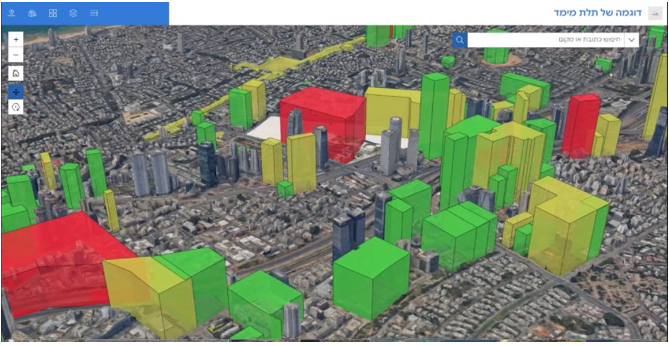

באמצעות מנגנון המתיחה (Extrusion), ניתן לקחת שכבה וקטורית שטוחה (דו-ממדית) ולהפוך אותה לישות תלת-ממדית בעלת נפח על פי שדה בטבלה או נוסחה מתמטית.

• מתיחה לפי שדה גובה: לדוגמה מתיחת פוליגונים של מבנים על פי שדה Height בערכי מטרים.
• מתיחה לפי ביטוי (Expression): לדוגמה אם בטבלה קיים רק שדה מספר קומות (Num_Floors), ניתן להגדיר ביטוי מתמטי פשוט כגון Num_Floors * 3.5 לקבלת הערכת גובה ריאלית של הבניין.

כלי ניתוח ומדידה בתלת-ממד

ארגז הכלים התלת-ממדי ב-Experience Builder מעניק למשתמשי הקצה יכולות ניתוח מתקדמות בזמן אמת, ישירות מהדפדפן:

1. ניתוח אור, צל והצטברות צל (Shadow Analysis)

אחד הכלים החזקים בתכנון עירוני. הכלי מאפשר לקבוע שעה ספציפית ביום ויום בשנה כדי לבחון את הצל המוטל.

• הצטברות צל (Shadow Accumulation): לדוגמה ניתוח המציג את משך הצל הכולל (למשל, בין השעות 06:00 ל-15:00). ניתן לסנן ולהציג רק אזורים המקבלים מעל 6 שעות צל ביום, או לחלופין אזורים המוצלים רוב שעות היום – כלי קריטי לבחינת תכנון מבנים חדשים, הקמת גינות ציבוריות או התקנת פאנלים סולאריים.

2. ניתוח קווי ראייה (Line of Sight)

כלי דינמי המאפשר למקם נקודת תצפית (Observer) ונקודת יעד (Target) ולבחון האם קיימת חסימת ראייה ביניהן. הקו נצבע בירוק בקטעים הגלויים ובאדום בקטעים המוסתרים על ידי מבנים או טופוגרפיה.

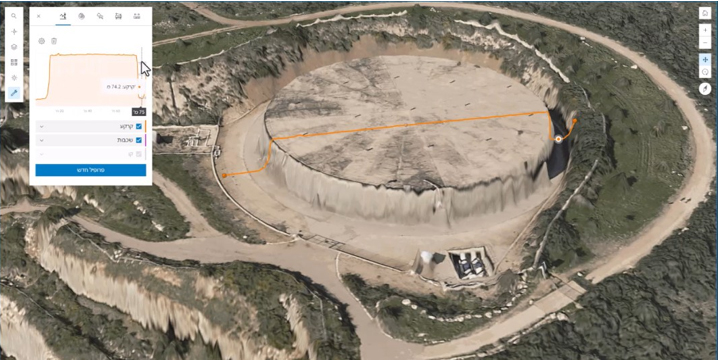

3. פרופיל גבהים

מייצר גרף פרופיל גבהים על מסך נתונים בסצינה התלת מימדית

4. סימולציות אקלים והצפות

• מזג אוויר ומשקעים: אפשרות להוסיף אלמנטים ויזואליים של שלג או גשם.

תמיכה במודלי BIM, צילומי רחפן ותצוגות רחוב (Street View)

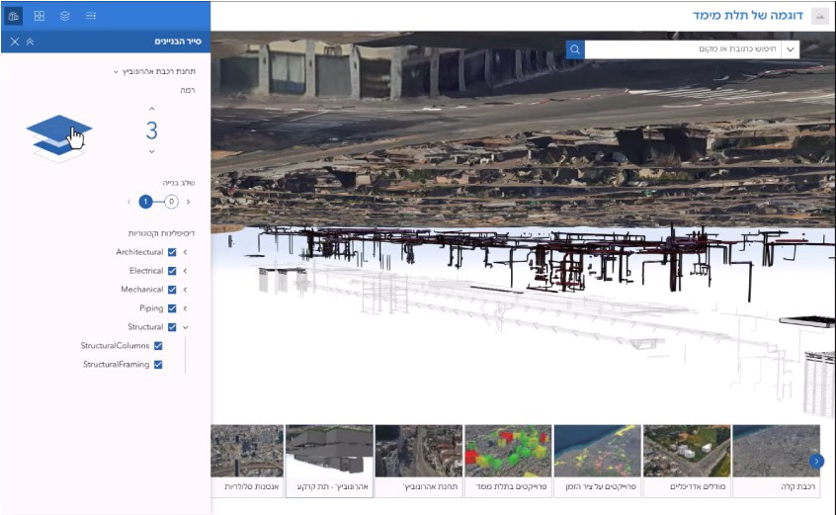

סייר בניינים (Building Explorer)

עבודה עם קבצי BIM (Building Information Modeling) מתחת ומעל לקרקע.

צילום מונחה (Oriented Imagery)

• Oriented Imagery: שילוב נתוני צילום הכוללים מיקום, זווית וכיוון צילום. הווידג'ט מציג את תצלום הרחפן המדויק שבו מופיעה אותה נקודה, כולל חרוט הראייה (Field of View) של המצלמה.

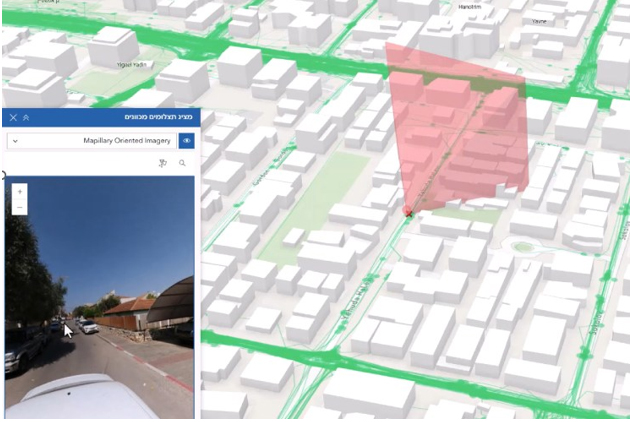

• תצוגת רחוב (Mapillary): חיבור לשירות התמונות העירוני Mapillary. בלחיצה על קטע רחוב, נפתח בחלון מובנה (Embedded) תצלום רחוב מקיף (בדומה ל-Street View) המסתנכרן עם מיקום המשתמש במפה.

פורמטים מתקדמים: Gaussian Splats ו-Google 3D Tiles

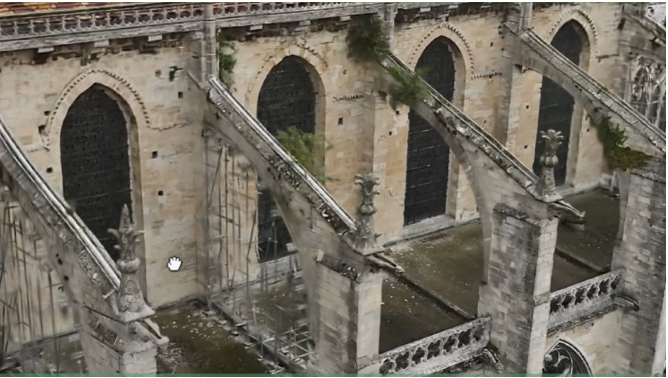

• Gaussian Splatting: הצגת מודלי תלת-ממד פוטו-ראליסטיים ברמת פירוט יוצאת דופן, המאפשרים לבחון פרטים אדריכליים זעירים.

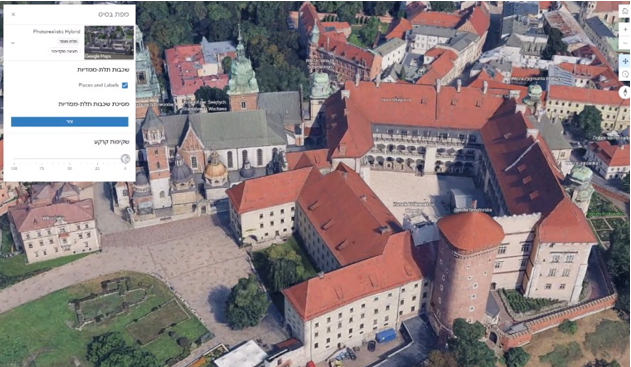

Google 3D Tiles: חיבור לסרוויס עולמי המציג מעל 2,500 ערים בעולם בתצוגה פוטו-ראליסטית מרהיבה כמפת בסיס.

וידג'טים נוספים: ציר זמן, סימניות וגרפים מסתנכרנים

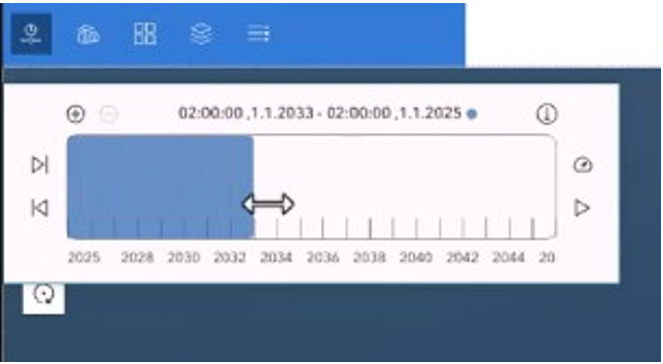

• סרגל זמן (Time Slider): בעזרת סרגל הזמן, המשתמש יכול להריץ את ציר הזמן ולראות שינויים בשכבות דו ותלת מימדיות.

• סימניות (Bookmarks) כמכשיר לסיפור סיפור (Storytelling): סימניות בסצנה אינן שומרות רק את הזווית והמיקום הגיאוגרפי, אלא גם את מצב השכבות שהיו דלוקות בעת יצירתן.
• גרפים דינמיים: שילוב דיאגרמות עוגה (Pie Charts) וגרפים עמודות המסתנכרנים באופן מלא עם המפה – ככל שהמשתמש מזיז את המפה או מסנן שכבות, הגרפים מתעדכנים בזמן אמת.

לסיכום

יכולות התלת-ממד ב-ArcGIS Experience Builder חורגות מזמן מגדר "תצוגה ויזואלית יפה". מדובר בסביבת ניתוח וקבלת החלטות מתקדמת, המאפשרת לארגונים לאחד דאטה מורכב מכל מקור – BIM, רחפנים, צילומי אוויר, שכבות 2D ונתוני זמן – לכדי תמונה מרחבית אחת ברורה.

לצפייה בהקלטת הוובינר לחצו כאן.
