פתרונות פשוטים בניתוב קבצים לאחר שדרוג גרסה
במקרים מסויימים לאחר שדרוג גרסה ישנן תופעות לוואי הקשורות במיקומי הקבצים ודורשות התייחסות. במהלך העבודה עם ה SOLIDWORKS ישנם קבצים רבים בהם התכנה משתמשת מאחורי הקלעים. הקבצים הללו יושבים על המחשב של המשתמש ומסודרים בתיקיות בצורה דיפולטית בזמן ההתקנה הראשונית.
במאמר זה נראה דוגמאות למקרים בהם נרצה לגשת ל-File Location.
שמירה ושחזור הגדרות
לפני שמבצעים שינויים בהגדרות המערכת של התכנה מומלץ לעשות שמירה של ההגדרות הנוכחיות וכך תהיה לנו אופציה לחזור למצב ההתחלתי בכל שלב.
ניתן לעשות זאת באופן הבא:
בחירה בשמירת ההגדרות (כאשר רוצים לשחזר את ההגדרות בוחרים ב Restore Settings)
בגרסה 2023:
גרסה 2022 ומטה:
בחירה של מיקום שאנחנו מכירים על בו ישמרו ההגדרות (ניתן לראות אילו הגדרות נשמרות בצ'קבוקסים)
ניתוב לתקייות טמפלייטים
המקרה הראשון שנראה הוא מצב בו "נעלמו" לנו הטמפלייטים שהוכנו מראש (טמפלייטים של החברה). אנו מעוניינים לעשות סדר בטמפלייטים שנמצאים לנו על המחשב ולארגן אותם כך שנוכל לגשת אליהם בכל פעם שלוחצים על NEW .

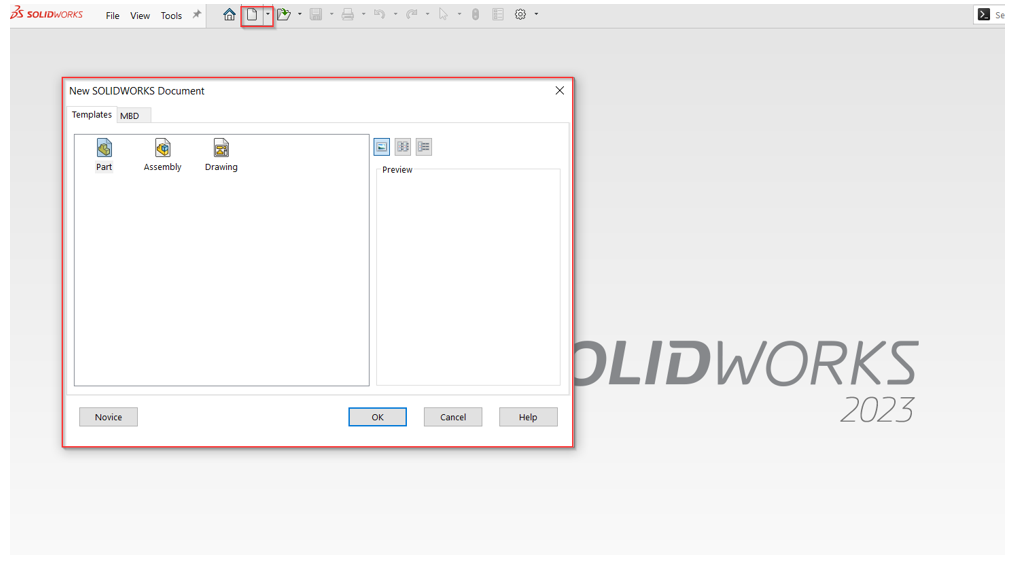

זהו המצב הדיפולטי שקיים לאחר התקנה של התכנה.
נרצה להחזיר את סדר התקיות שהיה לנו לפני ששדרגנו גרסה והגענו למצב הדיפולטי.
במקרה זה נכוון את התכנה לתיקיה בה שמרנו את הטמפלייטים שלנו על המחשב, נעשה זאת באופן הבא:
יש למצוא את כל התקיות בהן שמרנו טמפלייטים והיינו רוצים שיופיעו בעת פתיחה של קובץ חדש.
כל מסלול שנוסיף לרשימה יופיע לאחר מכן בעת הפתיחה:
הופעת סמלים בתכנה
המקרה השניבו ניגע הוא תפעול של היעלמות סמלים שעלולה לצוץ (בד"כ בהתקנות חדשות) בתכנה.
בהגעה לשרטוט נראה כי הסמל שאמור לייצג קוטר לא מציג את הסמל אלא טקסט מסויים, בשלב זה ניתן לחשוד כי מדובר בבעיה הקשורה למיקום ממנו התכנה שואבת את הסמלים.
הטקסט המופיע נובע מהשורת טקסט בתמונה, במצב רגיל כתיבה של טקסט זה אמורה להביא צורה של קוטר.
אז איך מתקנים את הבעיה הזו?
יש לסדר את הנתיב של התכנה עבור הסמלים:
ובמילים – כניסה להגדרות ללשונית של הגדרות מערכת ושם למצוא את File Location , למצוא את נתיבי התקיות של קבצי סמלים (ובמקרה הזה ניתן לראות שאין שום מסלול המכוון לתיקיה כזאת) לחיצה על הוספה של מסלול ולהוסיף את המסלול המתואר בתמונה, בחירה של המסלול (Select Folder).
OK בסוף!
כך תיראה התוצאה הסופית.
והשרטוט חזר לקדמותו.
בחירה של Custom Properties
המקרה השלישי אותו נכיר נוגע להיעלמות של אופציות הבחירה עבור Custom Properties .
לחיצה על החלונית של Property Name לא פותחת כלום?
הפתרון פשוט:
נכנס ל File Location בהגדרות המערכת ושם נגדיר את המסלול הדרוש באופן הבא:
לאחר מכן המצב יחזור לקדמותו:
לסיכום,ראינו שלושה פתרונות פשוטים למקרים שעלולים להתרחש לאחר עדכון גרסה של תכנת Solidworks. תחילה תמיד מומלץ לבצע שמירה של ההגדרות הקיימות על מנת שנוכל לחזור אחורה בתהליך.לשאלות נוספות ניתן לפתוח קריאת שירות לחצו כאן
עבודה נעימה 😊
